Produkt-Details
Herkunftsort: China
Markenname: TC
Zertifizierung: UL, RoSH, REACH, CE
Modellnummer: GYTS
Zahlungs-u. Verschiffen-Ausdrücke
Anwendung: |
im Freien |
Faser-Art: |
Singlemode/in mehreren Betriebsarten |
Faser nein.: |
Besonders angefertigt |
Jacken-Stärke: |
≥ 1,50 |
Stärke des losen Rohrs: |
≥ 0,28 |
Standards entsprochen: |
YD/T 901; Iec 60793; ISO/IEC11801 |
Stahlgurt: |
0.20±0.01 |
Biegungsradius, Millimeter: |
Statisch: 10D; Dynamisch: 20D |
Anwendung: |
im Freien |
Faser-Art: |
Singlemode/in mehreren Betriebsarten |
Faser nein.: |
Besonders angefertigt |
Jacken-Stärke: |
≥ 1,50 |
Stärke des losen Rohrs: |
≥ 0,28 |
Standards entsprochen: |
YD/T 901; Iec 60793; ISO/IEC11801 |
Stahlgurt: |
0.20±0.01 |
Biegungsradius, Millimeter: |
Statisch: 10D; Dynamisch: 20D |

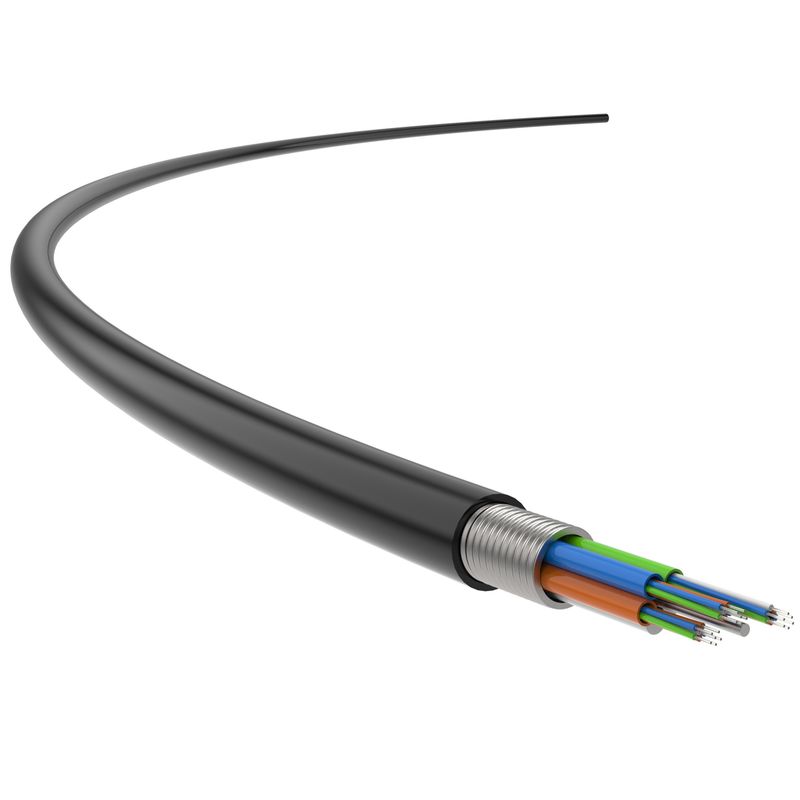

Gepanzerter StahlLichtwellenleiter, schwemmte loses Rohr-Lichtleiterkabel, Lichtwellenleiter-Anwendung im Freien an
Stahlgepanzertes aus optischen Fasern, verseiltes Kabel wird hauptsächlich für Faserverbindung im Freien sowie Gebäuderückgratsrohr- und VerbindungsBrückenschaltung verwendet.
Innerhalb des gepanzerten Stahlkabels aus optischen Fasern 250µm (werden singlemode oder) Fasern in mehreren Betriebsarten in die losen Rohre in Position gebracht, die vom hohen Modul-Polyester-Material hergestellt werden, gefüllt mit wasserbeständigen Mitteln. Der Lichtwellenleiter wird von einem Metallstärkemitglied zentriert.
Für etwas Lichtwellenleiter mit mehrfachen Kernen, sollte eine PET-Schicht draußen addiert werden. Lose Rohre (und die Füller) werden um das Stärkemitglied in eine kompakte und Kreiskabelseele nach innen angeschwemmt, die mit wasserbeständigen Komponenten gefüllt wird. PSP-Rüstung wird longitudinal angewendet und dann wird eine Jacke des Polyäthylens (PET) über ihr verdrängt.
Produkt-Eigenschaften
Anwendungs-Standards
YD/T 901; Iec 60793; ISO/IEC11801
| Farbcode (Kern 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Blau | Orange | Grün | Brown | Schiefer | Weiß | Rot | Schwarz | Gelb | Veilchen | Rose | Aqua |
| Flamme Widerstand |
Entflammbarkeitsstandard für einzelnen Draht: | GB/T 18380,12- 2008 |
Entflammbarkeitsstandard für gebündelte Drähte: | GB/T 18380,35- 2008 |
|
Jacke: Ziehen Sie weg 50mm-long vom Kabel, Platz die leere Jacke horizontal ab und brennen Sie für 4-5 Sekunden, unter Verwendung der Alkohollampe; nachdem die Feuerquelle weggenommen ist, löscht sie weniger als 2 Sekunden aus;
|
||||
Technische Details
| Optische Eigenschaften | ||||||
| Art von optischem Faser |
Verminderung | Einspritzung Bandbreite (OFL) |
Effektives modales Bandbreite |
Verbindung des Ethernet-10 Länge SX |
Min. Biegungsradius (Millimeter) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| Typischer Wert (dB/km) | Max. Value (dB/km) | MHZ·Kilometer | MHZ·Kilometer | |||
| Inspektion 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| Typischer Wert (dB/km) |
Max. Value (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| Struktur-Spezifikationen | |||||||
| Quantität Kerne | Kerne des losen Rohrs | Stärke-Mitglied | Außendurchmesser des losen Rohrs | Stärke des losen Rohrs | Stahlgurt | Stärke der Jacke (Millimeter) | Außenmantel der Glasfaser (Millimeter) |
| 2~30 | 6 | 1.30*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 11.0±0.3 |
| 32~36 | 6 | 1.60*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 11.2±0.3 |
| 38~60 | 12 | 1.50*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 11.6±0.3 |
| 72 | 12 | 1.80*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 13.7±0.3 |
| 96 | 12 | 2.0/3.3*1±0.2 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 15.0±0.3 |
| 120 | 12 | 2.0/4.4*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 16.4±0.3 |
| 144 | 12 | 2.0/5.8*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 13.5±0.3 |
| Mechanische Eigenschaften | |||
| Nein. | Name | Anforderungen | |
| 1 | Erlaubte Dehnfestigkeit, N | Kurzfristig | 1500 |
| Zeitdauer | 600 | ||
| 2 | Erlaubter Zerstampfungs-Widerstand, N/100mm | Kurzfristig | 1000 |
| Zeitdauer | 300 | ||
| 3 | Biegungsradius, Millimeter | Statisch | 10D |
| Dynamisch | 20D | ||
