Produkt-Details
Herkunftsort: China
Markenname: TC
Zertifizierung: UL, RoSH, REACH, CE
Modellnummer: FTP-11-6A-4P-V1
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50 Kästen
Preis: Negotiable
Verpackung Informationen: Seemäßige Verpackung
Zahlungsbedingungen: Western Union, T/T, L/C, MoneyGram
Art: |
Cat 6A F/UTP |
Leitermaterial: |
99,99 % BC |
Leiter AD: |
23AWG |
Jacken-Material: |
PVC |
Drain-Draht: |
Ja |
Cross-Spline: |
PET |
Isolierung: |
HDPE |
Reißleine: |
Ja |
Art: |
Cat 6A F/UTP |
Leitermaterial: |
99,99 % BC |
Leiter AD: |
23AWG |
Jacken-Material: |
PVC |
Drain-Draht: |
Ja |
Cross-Spline: |
PET |
Isolierung: |
HDPE |
Reißleine: |
Ja |
Cat 6A-Kabel, CAT6A-Netzwerkkabel, FTP CAT6A-Kabel, CAT 6A-Ethernet-Kabelanwendung
Es kann in der horizontalen Verkabelung als Teil eines Telekommunikationsverkabelungssystems, das sich von der Telekommunikationssteckdose im Arbeitsbereich zu den Schalttafeln im Verteilerraum erstreckt, und in der Heimverkabelung, die sich von der Telekommunikationssteckdose des Benutzers zu den Schalttafeln erstreckt, angewendet werden.
Produktmerkmale

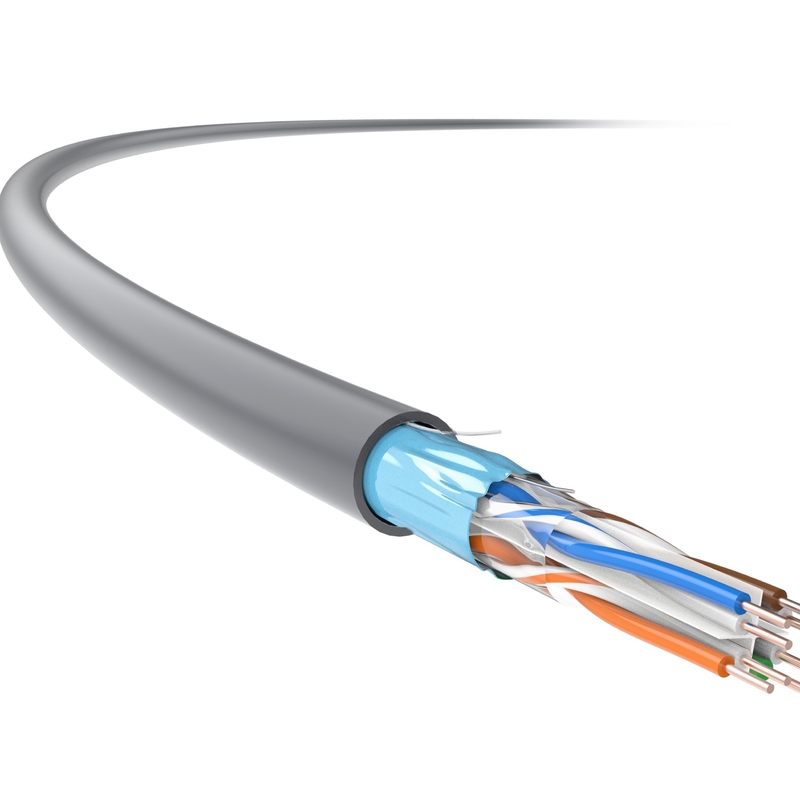

TCs Cat 6A, 23 AWG, 4-paariges, abgeschirmtes U/FTP-Innenkabel übernimmtKreuzverzahnung und Gesamtabschirmung aus Aluminiumfolie, optimiert, um technische Indikatoren, einschließlich Dämpfung, NEXT und ANEXT, erheblich zu verbessern, die die in den Standards GB/T 18015.5 (IEC 61156-5) festgelegten Parameter überschreiten.
Bei manchen ist es besonders hilfreichraue elektromagnetische Umgebungenwo eine schnelle und stabile Kabelübertragung erforderlich ist.
Gleichzeitig wirkt es auf die Anforderungen für hohe Übertragung in Rechenzentren und strukturierte Verkabelung in Neubauten ein.
Anwendungsstandards
TIA/EIA568-C.2
Technische Details
| Übertragungsleistung | Kat.6A | TC | |||||
| Frequenz (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
| IL-Dämpfung (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
| Nahnebensprechdämpfung (NEXT, dB) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
| NÄCHSTE Leistung und PS NÄCHSTE (dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
| Gleichpegelige Nebensprechdämpfung am fernen Ende (ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| ACR-F Leistung und PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
| Rückflussdämpfung (RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
Hinweise: Die in der obigen Tabelle wiedergegebenen Werte werden typischerweise gemäß IEC 61156-9 gemessen.
| Physikalische Spezifikationen | |
| Leitergröße (Nennwert) |
4 × 2 × 0,57 (AWG23)
|
| Außendurchmesser des Kabels (nominal Wert) |
7,3 mm
|
| Gewicht (305 m, mit Paket, Nennwert) |
18kg
|
| Elektrische Eigenschaften | |
| Gleichstromwiderstand (20℃) |
93,8 Ω/km
|
| Erdkapazität | ≦ 5,6 nF/100 m (@1kHz) |
| 100 MHz charakteristische Impedanz |
100Ω±15Ω
|
| Mechanische Eigenschaften | |
| Minimaler Biegeradius (dynamisch) |
29mm
|
| Minimaler Biegeradius (statisch) |
58mm
|
| Maximale Installationsspannung |
100 N
|
| Anti-Extrusionskapazität | 1000N/10cm |
| Entflammbarkeit (LSZH) | |
| Flammwidrigkeit (einzelner Draht) | GB/T 18380.12 (IEC 60332-1-2) |
| Flammwidrigkeit (von gebündelten Drähten) | GB/T 18380.35 (IEC 60332-3-24) |
| Rauchdichte | GB/T 17651 (IEC 61034-1/-2) |
| Gefährliches Halogengas | GB/T 17650.1/.2 (IEC 60754-1/-2) |
