Ethernet-Kabel TPU-Katzen-6
, Taktisches Ethernet-Kabel ftp-Katzen-6
, Netzkabel TPU ftp-Katze 6

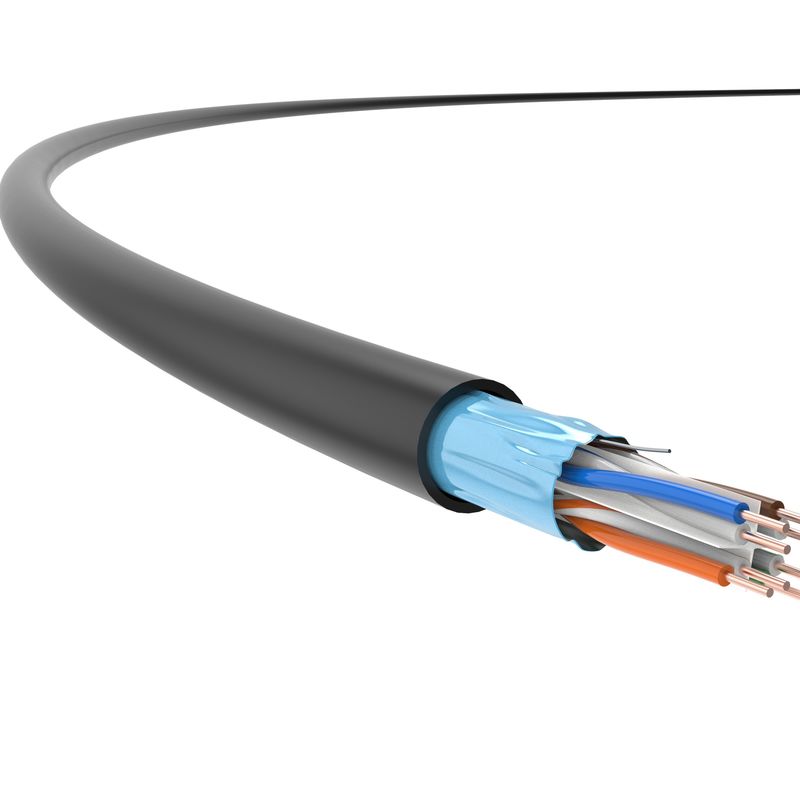

Taktische Kabel Oudoor 23AWG des Netz-Kabel-Cat6A bloße Jacke Kupfer-TPU
Kabel der Kategorie 6A, Netzwerkkabel der Kategorie 6A, Ethernetkabel der Kategorie 6A, Taktikkabel der Kategorie 6A
Es kann in rauen Feldumgebungen oder in Industrieumgebungen im Innenbereich eingesetzt werden, in denen die Kabelleistung, wie Abrieb, Korrosion, Öl/Wetter/Ozonwiderstand, Zugkraft,hohe und niedrige TemperaturDas muss gut sein.
Die FTP-51-Serie von TC, ein geschütztes taktisches Kabel der Kategorie 6A für den Innen- und Außenbereich, verfügt überPrüffrequenz bis zu 600 MHz, höher als bei anderen Kabeln der Kategorie 6A mit einem Industriestandard von 500 MHz.
In der Zwischenzeit unterstützt sie10G-Base-T-Anwendungen und Power Over Ethernet (POE/POE+).
Produktmerkmale
TC's Katze 6A, 23 AWG, 4-paar geschütztes taktisches Kabel übernimmtKreuzspalte und Gesamtschild aus Aluminiumfolie, optimiert, um technische Indikatoren, einschließlich Attenuation, NEXT und ANEXT, erheblich zu verbessern.
Es ist einzigartig.TPU-Westegewährleistet eine hocheffiziente Datenübertragung auch im Feld, in der Industrie und in anderen rauen Umgebungen.
Seine Leistung übersteigt alle in den Normen GB/T 18015.5 (IEC 61156-5) angegebenen Parameter.Und das Kabel ist besonders nützlich in einigen rauen elektromagnetischen Umgebungen, wo eine hohe Geschwindigkeit und stabile Kabelübertragung erforderlich ist.
Gleichzeitig handelt es sich um die Anforderungen an die strukturierte Strukturierung von Kabeln in Neubauten.
Anwendungsstandards
Dies ist der Fall, wenn die Anlage nicht in der Lage ist, die Anlage zu überwachen.2
Technische Einzelheiten
| Leistung der Getriebe |
Kategorie 6A |
TC |
| Frequenz (MHz) |
4 |
31.25 |
62.5 |
100 |
300 |
500 |
600 |
| IL Dämpfung (dB/100M) |
3.5 |
10.1 |
14.4 |
18.2 |
28 |
35.4 |
41.4 |
| Nachfolgend ist die Übertragung der Leistung zu überprüfen. |
100.1 |
88.7 |
83 |
80.1 |
70.4 |
59.6 |
58.6 |
| NEXT Leistung und PS NEXT (dB) |
90.4 |
87.1 |
80.4 |
78.6 |
68.9 |
57.8 |
56.2 |
| Gleichwertige Fernübertragungsdämpfung (ACR-F, dB) |
95.8 |
91.5 |
87 |
84.1 |
76.4 |
71.6 |
72.6 |
| Leistung und Leistungsfähigkeit ACR-F (dB) |
91.4 |
88.1 |
85.4 |
86.3 |
76.9 |
69.1 |
67.9 |
| Rücklaufverlust (RL, dB) |
40.9 |
41.3 |
37.9 |
35 |
30.7 |
22.7 |
19.7 |
Anmerkungen: Die in der obigen Tabelle wiedergegebenen Werte werden typischerweise gemäß IEC 61156-9 gemessen.
| Spezifikationen |
| Größe des Leiters (Nennwert) |
4 × 2 × 0,57 (AWG23)
|
Außendurchmesser des Kabels (nominal)
Wert) |
8.0 mm
|
Gewicht (305m, mit Paket,
Nennwert) |
21 kg
|
| Elektrische Eigenschaften |
| Gleichstromwiderstand (20°C) |
93.8Ω/km
|
| Kapazität der Erde |
️ 5,6 nF/100m (@ 1kHz) |
| 100 MHz charakteristische Impedanz |
100Ω±15Ω
|
| Querschnittsumwandlungsverlust (TCL) |
≥ 55 dB-20×lgf (100-2000 MHz)
|
| Verzögerungsschicht |
25 ns/100 m |
| NVP |
69%
|
| Leistung über Ethernet (POE) |
Erweiterte Leistung über Ethernet unter IEEE 802.3at |
| Mechanische Eigenschaften |
| Mindestbiegungsradius (dynamisch) |
32 mm
|
| Mindestbiegungsradius (statisch) |
|
| Höchstspannung der Anlage |
150 N
|
| Anti-Extrusionsfähigkeit |
1000N/10cm |
| Schlagsicherheit |
≥ 10 Mal |
| Temperaturbereich der Anlage |
-0°C ~ +40°C |
| Betriebstemperaturbereich |
-20 °C ~ +75 °C |
| Entzündbarkeit (TPU) |
| TPU-Flammfestigkeit |
GB/T 18380.12 (IEC 60332-1-2)
|
