Produkt-Details
Herkunftsort: China
Markenname: TC
Zertifizierung: UL, RoSH, REACH, CE
Modellnummer: UTP-13-6-4P
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50 Kästen
Preis: Negotiable
Verpackung Informationen: Seemäßige Verpackung
Zahlungsbedingungen: Western Union, T/T, L/C, MoneyGram
Art: |
Kat. 6 U/UTP |
Cross-Spline: |
PET |
Isolierung: |
HDPE |
Leitermaterial: |
99,99 % BC |
Leiter AD: |
24AWG |
Drain-Draht: |
NEIN |
Reißleine: |
Ja |
Standards: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
Art: |
Kat. 6 U/UTP |
Cross-Spline: |
PET |
Isolierung: |
HDPE |
Leitermaterial: |
99,99 % BC |
Leiter AD: |
24AWG |
Drain-Draht: |
NEIN |
Reißleine: |
Ja |
Standards: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |

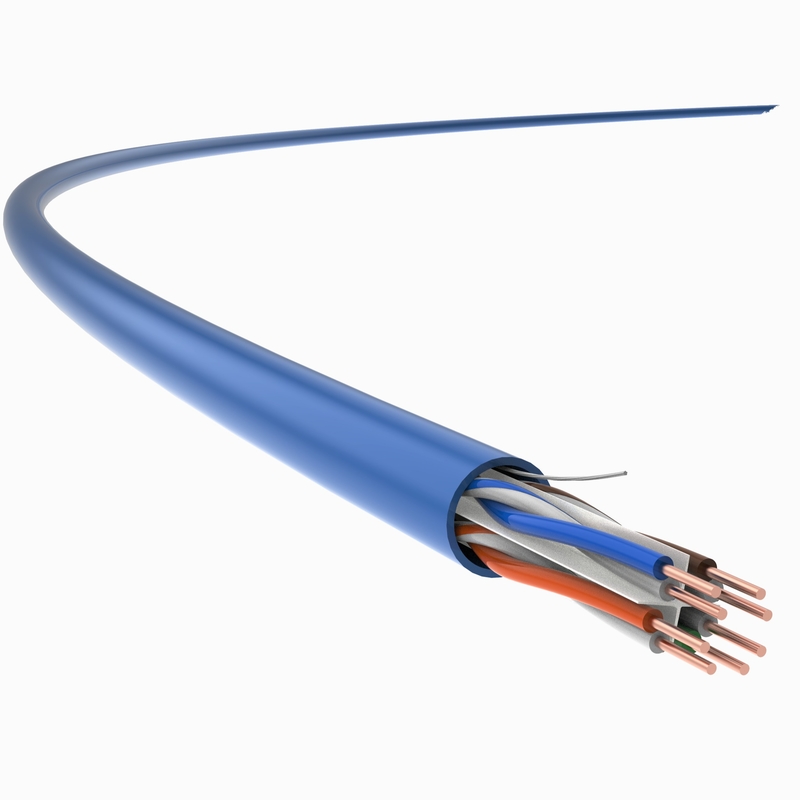

Cat 6-Kabel, UTP Cat 6-Netzwerkkabel, blankes Kupfer, 24 AWG, 0,53 mm, PVC-Ummantelung, Innenanwendung
Es kann in der horizontalen Verkabelung als Teil eines Telekommunikationsverkabelungssystems, das sich von der Telekommunikationssteckdose im Arbeitsbereich zu den Schalttafeln im Verteilerraum erstreckt, und in der Heimverkabelung, die sich von der Telekommunikationssteckdose des Benutzers zu den Schalttafeln erstreckt, angewendet werden.
Die UTP-13/23-Serie von TC, ein ungeschirmtes Cat-6-Verkabelungssystem für den Innenbereich, in das investiert wirdneue AWG24-Leiter mit kleinerem Durchmesser.
Produktmerkmale
Cat 6, 24 AWG, 4-paariges, ungeschirmtes Innenkabel von TC wird verwendetdie hervorragende Kreuzverzahnung, optimiert, um die technischen Indikatoren, einschließlich Dämpfung und NEXT, erheblich zu verbessern, die die in den Standards GB/T 18015.5 (IEC 61156-5) festgelegten Parameter übertreffen und eine schnelle und stabile Kabelübertragung gewährleisten.
Seine kleinere Größe erleichtert den Feldbau.Gleichzeitig wird auf die Anforderungen an hohe Transmission in Rechenzentren und strukturierte Verkabelung in Neubauten eingegangen.
Anwendungsstandards
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
Technische Details
| Übertragungsleistung | Kat.6 | TC | |||||
| Frequenz (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| IL-Dämpfung (dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
| Nahnebensprechdämpfung (NEXT, dB) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
| NÄCHSTE Leistung und PS NÄCHSTE (dB) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
| Gleichpegelige Nebensprechdämpfung am fernen Ende (ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
| ACR-F Leistung und PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
| Rückflussdämpfung (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
Hinweise: Die in der obigen Tabelle wiedergegebenen Werte werden typischerweise gemäß IEC 61156-9 gemessen.
| Elektrische Eigenschaften | |
| Gleichstromwiderstand (20℃) |
95Ω/km
|
| Erdkapazität | ≦ 5,6 nF/100 m (@1kHz) |
| 100 MHz charakteristische Impedanz |
100Ω±15Ω
|
| Querumwandlungsverlust (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Verzögerungsverzerrung | 25ns/100m |
| NVP |
65%
|
| Stromversorgung über Ethernet (POE) | Enhanced Power Over Ethernet unter IEEE 802.3at |
| Mechanische Eigenschaften | |
| Minimaler Biegeradius (dynamisch) |
24mm
|
| Minimaler Biegeradius (statisch) |
48mm
|
| Maximale Installationsspannung |
100 N
|
| Anti-Extrusionskapazität | 1000N/10cm |
| Anti-Schock-Kapazität | ≥ 10 mal |
| Installationstemperaturbereich | -0℃ ~+40℃ |
| Arbeitstemperaturbereich | -20℃ ~+75℃ |
| Entflammbarkeit (PVC) | |
| PVC-Flammbeständigkeit | GB/T 18380.12 (IEC 60332-1-2) |
| Brandschutzklasse CM | UL-1581 |
