Produkt-Details
Herkunftsort: China
Markenname: TC
Zertifizierung: UL, RoSH, REACH, CE
Modellnummer: UTP-11-5-2P
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50 Kästen
Preis: negotiable
Verpackung Informationen: Seetaugliche Verpackung
Zahlungsbedingungen: Western Union, T/T, L/C, MoneyGram
Typ: |
Kategorie 5 U/UTP |
Material der Jacke: |
PVC |
Isolierung: |
HDPE |
Leitermaterial: |
99,99 % BC |
Leiter Od: |
24 AWG |
Reißleine: |
- Ja, das ist es. |
Drain-Draht: |
Nein |
Normen: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
Typ: |
Kategorie 5 U/UTP |
Material der Jacke: |
PVC |
Isolierung: |
HDPE |
Leitermaterial: |
99,99 % BC |
Leiter Od: |
24 AWG |
Reißleine: |
- Ja, das ist es. |
Drain-Draht: |
Nein |
Normen: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |

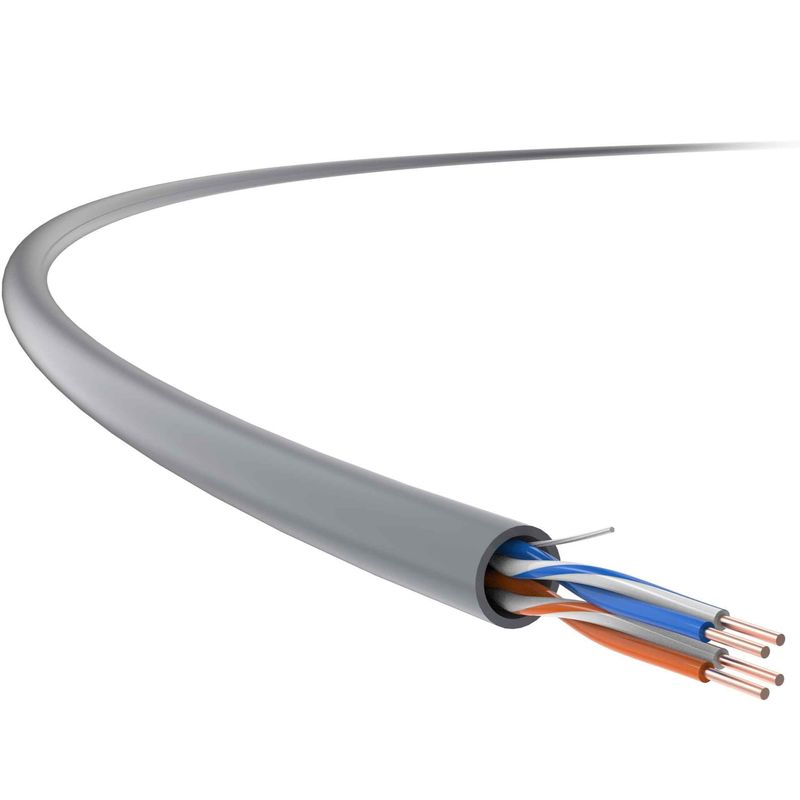

Kabel der Kategorie 5, Telefonkabel der Kategorie 5, Telefonkabel der Kategorie 5, Anwendungen mit zwei Paaren
Es kann in der Sprach- und Videokommunikation eingesetzt werden.als Teil eines Telekommunikationskabelsystems, das sich von der Telekommunikationssteckdose des Arbeitsbereichs bis zu den Patch-Panels im Verteilraum erstreckt, und in Wohnkabeln, die sich von der Telekommunikationssteckdose des Nutzers bis zu den Patch-Panels erstrecken.
Produktmerkmale
TC-Kabel der Kategorie 5Vergrößert die Leglänge, investiert ein hochwertiges Dämmmaterial in die Jacke und hatmit einer Betriebsfrequenz von 100 MHz, hauptsächlich für die Sprachübertragung verwendet.
Anwendungsstandards
Dies ist der Fall, wenn die Anlage nicht in der Lage ist, die Anlage zu überwachen.2
Technische Einzelheiten
Leistung der Getriebe | Ich bin eine Katze.5 | |||||
Frequenz (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 |
IL Dämpfung (dB/100M) | 3.7 | 6 | 8.8 | 11.6 | 15.9 | 19.9 |
Nachfolgend ist die Übertragung der Leistung zu überprüfen. | 76 | 79 | 65.1 | 58.2 | 62.9 | 52.9 |
NEXT Leistung und PS NEXT (dB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 |
Gleichwertige Fernübertragungsdämpfung (ACR-F, dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 |
Leistung und Leistungsfähigkeit ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61 |
Rücklaufverlust (RL, dB) | 46 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 |
Anmerkungen: Die in der obigen Tabelle wiedergegebenen Werte werden typischerweise gemäß IEC 61156-9 gemessen.
Spezifikationen | |
Größe des Leiters (Nennwert) |
2 × 2 × 0,5 (AWG24)
|
Außendurchmesser des Kabels (nominal) Wert) |
4.5 mm
|
Gewicht (1000 m, mit Verpackung, Nennwert) |
10 kg
|
Elektrische Eigenschaften | |
Gleichstromwiderstand (20°C) |
95Ω/km
|
Kapazität der Erde | ️ 5,6 nF/100m (@ 1kHz) |
100 MHz charakteristische Impedanz |
100Ω±15Ω
|
Querschnittsumwandlungsverlust (TCL) |
Nicht erforderlich
|
Verzögerungsschicht |
45 ns/100 m
|
NVP |
69%
|
Mechanische Eigenschaften | |
Mindestbiegungsradius (dynamisch) |
18 mm
|
Mindestbiegungsradius (statisch) |
36 mm
|
Höchstspannung der Anlage |
50 N
|
Anti-Extrusionsfähigkeit | 500N/10cm |
Schlagsicherheit | ≥ 10 Mal |
Temperaturbereich der Anlage | -0°C ~ +40°C |
Betriebstemperaturbereich |
-20 °C ~ +75 °C
|
Entflammbarkeit (PVC) | |
PVC-Flammbeständigkeit | GB/T 18380.12 (IEC 60332-1-2) |
Feuerberechtigung CM/CMR | UL 1581 |
Entflammbarkeit (LSZH) | |
Flammenbeständigkeit (von einem einzigen Draht) | GB/T 18380.12 (IEC 60332-1-2) |
Rauchdichte | Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. |
Gefährliches Halogengas | Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. |
