Produkt-Details
Herkunftsort: China
Markenname: TC
Zertifizierung: UL, RoSH, REACH, CE
Modellnummer: UTP-11-5E-4P
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50 Kästen
Preis: Negotiable
Verpackung Informationen: Seetaugliche Verpackung
Zahlungsbedingungen: Western Union, T/T, L/C, MoneyGram
Art: |
Katze 5e UTP |
Isolierung: |
HDPE |
Leiter Material: |
99,99% weil |
Leiter Od: |
24 AWG-LEHRE |
Riss-Schnur: |
JA |
Lassen Sie Draht ab: |
Nein |
Standards: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
Feuerwiderstandsklasse cm: |
UL 1581 |
Art: |
Katze 5e UTP |
Isolierung: |
HDPE |
Leiter Material: |
99,99% weil |
Leiter Od: |
24 AWG-LEHRE |
Riss-Schnur: |
JA |
Lassen Sie Draht ab: |
Nein |
Standards: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
Feuerwiderstandsklasse cm: |
UL 1581 |

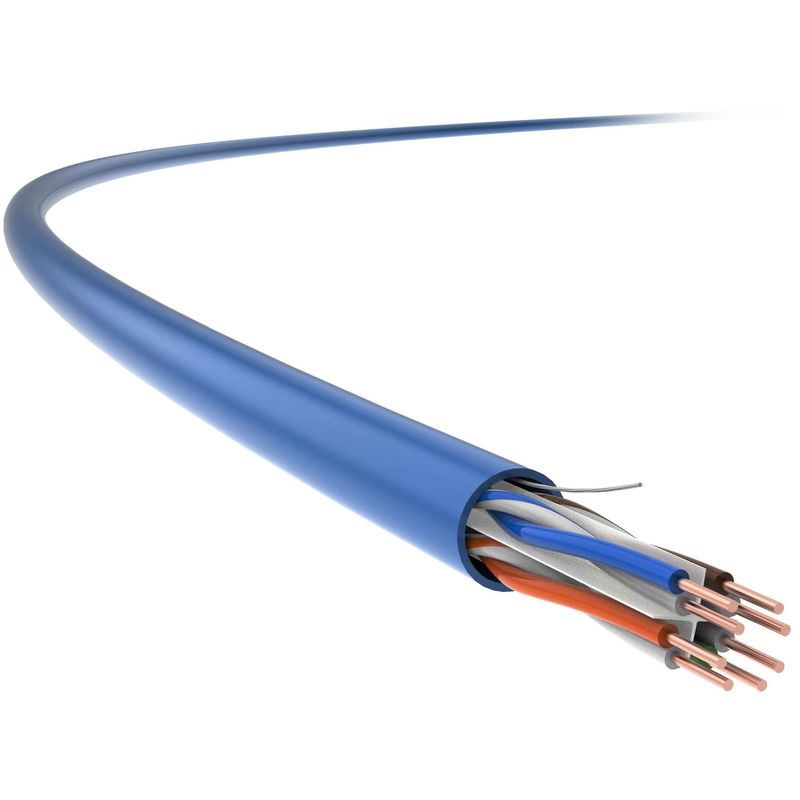

Kabel UTP-Katzen-5e, Netz-Kabel der Katzen-5e, Ethernet-Kabel-Anwendung der Katzen-5e
Es kann im horizontalen Verkabeln, als der Teil eines Verkabelungssystems der Telekommunikation, das vom Arbeitsbereichs-Telekommunikationsausgang auf die Schalttafeln im Verteilungsraum sich ausdehnt, und im Wohnverkabeln angewendet werden, das vom Benutzertelekommunikationsausgang auf die Schalttafeln sich ausdehnt.
Reihe TC UTP-11/21, Innenunshielded Verkabelungssystem der katze 5e hat Testfrequenz bis zu 150MHZ, höher als andere Kabel der Katze 5e mit Industriestandard von 100MHz.
Mittlerweile stützt es die spätesten Anwendungen und die Energie der Basis--t2.5g über Ethernet (POE/POE+).
Produkt-Eigenschaften
Tc's-Katze 5e, 24 AWG-Lehre, 4 Paare, unshielded Innenkabel wird optimiert, um technische Indikatoren groß zu erhöhen, einschließlich Verminderung und FOLGEND, die die Parameter übersteigen, die in spezifiziert werden Standards GB/T 18015,5 (Iec 61156-5) und Hochgeschwindigkeits- und stabile Kabelübertragung sicherstellen.
Gleichzeitig handelt es nach den Anforderungen für Erneuerungsprojekte und dem strukturierten Verkabeln in den Neubauten.
Anwendungs-Standards
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Technische Details
| Übertragungsqualität | Cat.5E | TC | |||||
| Frequenz (MHZ) | 4 | 10 | 31,25 | 62,5 | 75 | 100 | 150 |
| IL-Verminderung (dB/100M) | 3,8 | 6,1 | 11 | 15,8 | 17,9 | 20 | 23,6 |
| Nahe Enden-Übersprechen-Verminderung (ALS NÄCHSTES, DB) | 80 | 77 | 61,1 | 58,2 | 62 | 66,3 | 47,7 |
| FOLGENDE Energie und PS ALS NÄCHSTES (DB) | 68,8 | 60,3 | 52,9 | 50,5 | 46,9 | 41,9 | 40,1 |
| Gleichgestellt-waagerecht ausgerichtete Fernnebensprechen-Verminderung (ACR-F, DB) | 82,2 | 72,7 | 76,3 | 75,7 | 69,6 | 71,3 | 68,7 |
| ACR-F Energie und PS ACR-F (DB) | 68,7 | 64,2 | 69,5 | 69,2 | 66,5 | 61 | 56,3 |
| Rückflussdämpfung (RL, DB) | 46 | 66,6 | 37,5 | 41,5 | 36,9 | 32,2 | 28,9 |
Anmerkungen: Die Werte reflektierten sich in der Tabelle oben werden gemessen gewöhnlich, in Übereinstimmung mit Iec 61156-9.
| Körperliche Spezifikationen | |
| Leiter Size (Nennwert) |
4×2×0.51 (AWG24)
|
| Außendurchmesser des Kabels (nominal Wert) |
5.3mm
|
| Gewicht (305m, mit Paket, Nennwert) |
10kg
|
| Elektrische Eigenschaften | |
| DC-Widerstand (20℃) |
95Ω/km
|
| Erdkapazität | ≦ 5,6 nF/100m (@1kHz) |
| Wellenwiderstand 100MHz |
100Ω±15Ω
|
| Querumwandlungs-Verlust (TCL) |
≥ 55dB (30-100MHz)
|
| Verzögerungs-Gehrung | 25ns/100m |
| NVP |
69%
|
| Energie über Ethernet (POE) | Erhöhte Energie über Ethernet unter IEEE 802.3at |
| Mechanische Eigenschaften | |
| Minimaler Biegungsradius (Dynamik) |
20mm
|
| Minimaler Biegungsradius (statisch) |
40mm
|
| Maximale Installations-Spannung |
100N
|
| Anti-Verdrängungs-Kapazität | 1000N/10cm |
| Anti-Schock-Kapazität | ≥ 10mal |
| Installations-Temperaturspanne | -0℃ ~+40℃ |
| Betriebstemperatur-Strecke |
-20℃ ~+75℃
|
| Entflammbarkeit (PVC) | |
| PVC-Flammen-Widerstand | GB/T 18380,12 (IEC 60332-1-2) |
| Feuerwiderstandsklasse CM/CMR | UL 1581 |
| Entflammbarkeit (LSZH) | |
| Flammen-Widerstand (des einzelnen Drahtes) | GB/T 18380,12 (IEC 60332-1-2) |
| Rauch-Dichte | GB/T 17651 (IEC 61034-1/-2) |
| Gefährliches Halogen | GB/T 17650.1/.2 (IEC 60754-1/-2) |
