Produkt-Details
Herkunftsort: China
Markenname: TC
Zertifizierung: UL, RoSH, REACH, CE
Modellnummer: UTP-11-6-4PA
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50 Kästen
Preis: Negotiable
Verpackung Informationen: Seetaugliche Verpackung
Zahlungsbedingungen: Western Union, T/T, L/C, MoneyGram
Typ: |
Kat. 6 U/UTP |
Jacke: |
PVC |
Isolierung: |
HDPE |
Leitermaterial: |
99,99 % BC |
Leiter Od: |
AWG-Lehre 23 |
Abflussdraht: |
Nein |
Riss-Schnur: |
Ja |
Normen: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
Typ: |
Kat. 6 U/UTP |
Jacke: |
PVC |
Isolierung: |
HDPE |
Leitermaterial: |
99,99 % BC |
Leiter Od: |
AWG-Lehre 23 |
Abflussdraht: |
Nein |
Riss-Schnur: |
Ja |
Normen: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
Cat 6-Kabel, Cat 6-Innenkabel, Cat 6-Netzwerkkabel, Cat 6-Ethernet-Kabel, UTP Cat 6-Kabel Anwendung
Es kann in der horizontalen Verkabelung als Teil eines Telekommunikationsverkabelungssystems, das sich von der Telekommunikationssteckdose im Arbeitsbereich zu den Schalttafeln im Verteilerraum erstreckt, und in der Heimverkabelung, die sich von der Telekommunikationssteckdose des Benutzers zu den Schalttafeln erstreckt, angewendet werden.
Produktmerkmale

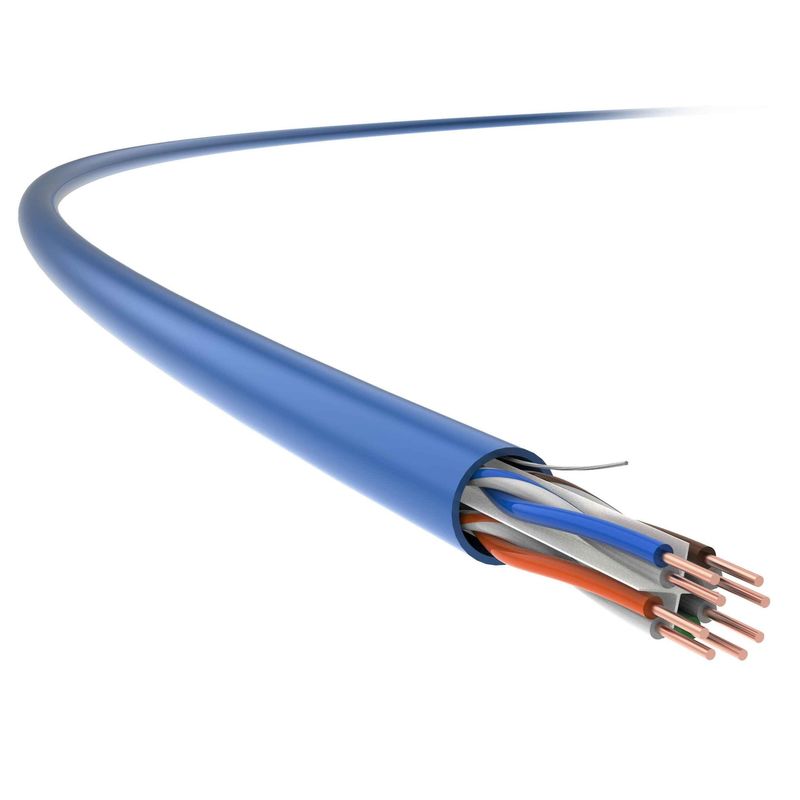

Cat 6, 23 AWG, ungeschirmtes Innenkabel von TC wird verwendetdie hervorragende Kreuzverzahnung, optimiert, um die technischen Indikatoren, einschließlich Dämpfung und NEXT, erheblich zu verbessern, die die in den Standards GB/T 18015.5 (IEC 61156-5) festgelegten Parameter übertreffen und eine schnelle und stabile Kabelübertragung gewährleisten.
Gleichzeitig wird auf die Anforderungen an hohe Transmission in Rechenzentren und strukturierte Verkabelung in Neubauten eingegangen.
Anwendungsstandards
TIA/EIA568-C.2
Technische Details
| Übertragungsleistung | Kat.6 | TC | |||||
| Frequenz (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| IL-Dämpfung (dB/100M) | 3.2 | 10.5 | 14.7 | 20.5 | 28.5 | 32.9 | 41 |
| Nahnebensprechdämpfung (NEXT, dB) | 86.7 | 70 | 67.3 | 67.7 | 55.9 | 59.8 | 55.2 |
| NÄCHSTE Leistung und PS NÄCHSTE (dB) | 78 | 63.3 | 57.4 | 61.2 | 54.3 | 51.9 | 46.9 |
| Gleichpegelige Nebensprechdämpfung am fernen Ende (ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 62.9 | 60 |
| ACR-F Leistung und PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 62.3 | 58.9 |
| Rückflussdämpfung (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 26.3 | 22.5 |
Hinweise: Die in der obigen Tabelle wiedergegebenen Werte werden typischerweise gemäß IEC 61156-9 gemessen.
| Physikalische Spezifikationen | |
| Leitergröße (Nennwert) |
4×2×0,55 (AWG23)
|
| Außendurchmesser des Kabels (nominal Wert) |
6,0 mm
|
| Gewicht (305 m, mit Paket, Nennwert) |
13kg
|
| Elektrische Eigenschaften | |
| DC-Widerstand (20℃) |
93,8 Ω/km
|
| Erdkapazität | ≦ 5,6 nF/100 m (@1kHz) |
| 100 MHz charakteristische Impedanz |
100Ω±15Ω
|
| Querumwandlungsverlust (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Mechanische Eigenschaften | |
| Minimaler Biegeradius (dynamisch) |
24mm
|
| Minimaler Biegeradius (statisch) |
48mm
|
| Maximale Installationsspannung |
100 N
|
| Anti-Extrusionskapazität | 1000N/10cm |
| Entflammbarkeit (PVC) | |
| PVC-Flammbeständigkeit | GB/T 18380.12 (IEC 60332-1-2) |
| Brandschutzklasse CM | UL-1581 |
