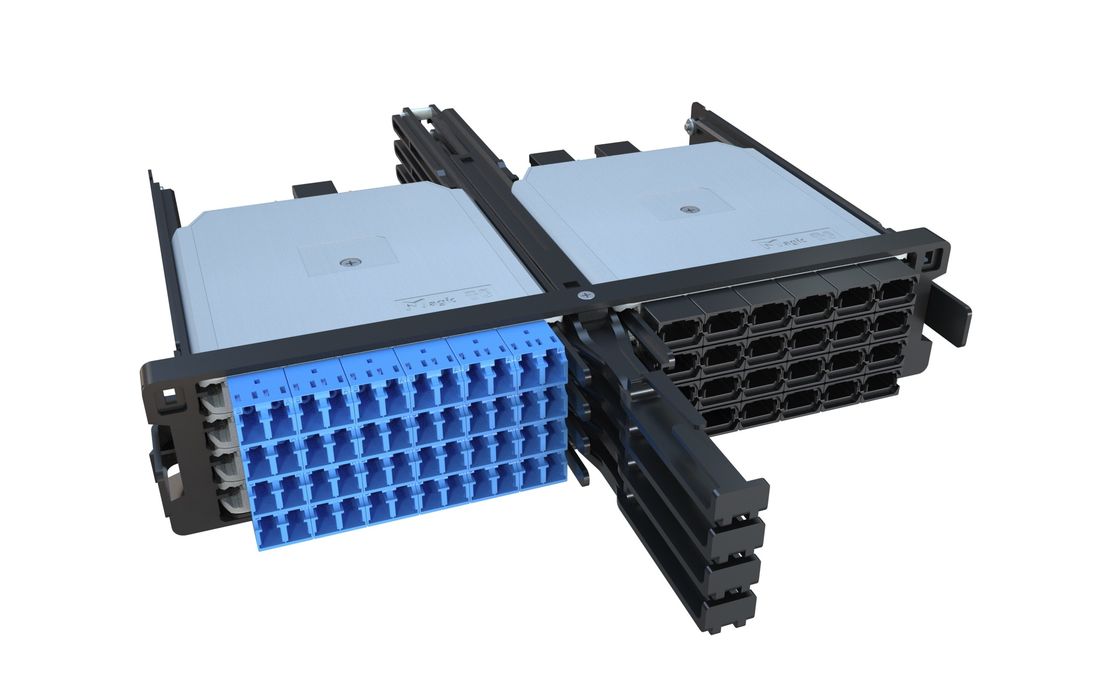

Magische Serie UHD 192 Glasfaserkassette Ultra-Hochdichte MPO-Kassette

Produkt-Details

Herkunftsort: China

Markenname: TC

Zahlungs-u. Verschiffen-Ausdrücke

Erhalten Sie besten Preis
Hervorheben:

Faser-Optikkassette UHD 192

,

ultra mpo hd96 Faser-Optikkassette

,

Kassettenschalttafel UHD 192

Typ:
Ultrahohe Dichte
Material:
Kunststoff
Max. Faser:
192
Adapter:
MPO/MTP auf LCD, MPO/MTP
RU-Höhe:
1U
Standards:
ISO/IEC 1180); TIA/EIA568-C.2
Typ:
Ultrahohe Dichte
Material:
Kunststoff
Max. Faser:
192
Adapter:
MPO/MTP auf LCD, MPO/MTP
RU-Höhe:
1U
Standards:
ISO/IEC 1180); TIA/EIA568-C.2
Magische Serie UHD 192 Glasfaserkassette Ultra-Hochdichte MPO-Kassette

Magische Serie UHD 192 Glasfaserkassette Ultra-Hochdichte MPO-Kassette


Das Faseroptik-Kassettenmodul bietet eine zentrierte Kabelverteilung zu Ausrüstungsräumen und Datenzentren mit Glasfaserinformationspunkten in einem intelligenten Gebäudestrukturierten Verkabelungssystem.



Es übersteigt alle Parameter, die inIEC 61754, IEC 61755 NormenDas Kassettenmodul kann in Modularen Patch-Panels der Magic-Serie installiert werden, die in Kombination mit MPO/MTP-Prä-Term-Optikfaserkabeln und Glasfaser-Patch-Kabeln verwendet werden und eine hohe Leistung bieten.Ein- und Ausgänge mit hoher Dichte für Glasfaserinformationspunkte.



Es hatMPO/MTP zu SC, LCD, MPO/MTPmit LC-Adapter in Gebrauch, kann es192 Fasern in 1U, doppelt so viel wie HD96, die eine optimale Raumnutzung ermöglicht und eine starke Garantie für die Anlage, Wartung und Verwaltung von strukturierten Verkabelungen bietet.




Produktmerkmale



  • Magie-Serie Modular Patch-Panel kann habenmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WEinheitlichen Standards8 Kassetten für Frühtermins- Patentfreie Bauweise und integrierte Bauweise für Adapterstecker verringern die Lücken zwischen den Einheiten erheblich,192 Fasern in 1U, und behalten alle Vorteile von144-Fasernfür eine bessere Arbeitsumgebung,10,8 mmEs wird empfohlen, ultradünne Uniboot-Pflasterleitungen zu verwenden.
  • Hinter dem Gerät befindet sich die patentierte MPO/MTP-Stecker-/Abstecker-Anlage, und der MPO/MTP-Anschluss kann von der Vorderseite abgetrennt werden, um den einzelnen Modulbauteilen eine einfachere und schnellere Entfernung zu ermöglichen.
  • MPO/MTP-LC-Kassette hat ein MPO/MTP-Low-Loss-Fan-Out-Kabel im Inneren, 100% Original. Es ist mit Typ-A- und Typ-B-Verkabelung sowie exklusive Typ-T-Verkabelung (die gleiche Verkabelung an beiden Endgeräten) von TC kompatibel.MPO/MTP-MPO/MTP-Kassette kann mehrere Low-Loss-Fan-Out-Kabel basierend auf der Nachfrage des Benutzers installierenEs ist eine optimale Wahl für den Übergang von 40G zu 400G.
  • Ein zusätzlicher Kabelmanagementring, der an der Zugstange befestigt ist, und der mit der 0U-Kabelverbindung des Magic Modular Patch Panels verbunden ist, bietet eine perfekte Lösung für die Organisation von Patchkabeln.Die Barriere gegen den vertikalen kalten Wind sinkt auf das niedrigste Niveau, um die Energieeffizienz im Rechenzentrum zu fördern.




Anwendungsstandards


Dies ist der Fall, wenn die Anlage nicht mehr als 5 Meter lang ist.2





Technische Einzelheiten



  Spezifikationen OM3/OM4 OM5 G. Ich weiß.657.A2 LC-PC G. Ich weiß.657.A2 LC-APC
Kapazität 24 Kern 24 Kern 24 Kern 24 Kern
Rückseite Verbindungsstück 2 x MPO/MTP weiblich 2 x MPO/MTP weiblich 2 x MPO/MTP weiblich 2 x MPO/MTP weiblich
Anschlussart, Schleifart Niedriger Verlust, PC 0 ̊ Niedriger Verlust, PC 0 ̊ Niedriger Verlust, APC 8 ̊ Niedriger Verlust, APC 8 ̊
Einfügungsverlust IL (typisch) ≤ 0,15 dB ≤ 0,15 dB ≤ 0,18 dB ≤ 0,18 dB
Einsetzungsverlust IL (max.) ≤ 0,30 dB ≤ 0,30 dB ≤ 0,30 dB ≤ 0,30 dB
Rückkehrverlust RL (typisch) ≥ 35 dB ≥ 35 dB ≥ 70 dB ≥ 70 dB
Rückkehrverlust RL (Min.) ≥ 30 dB ≥ 30 dB ≥ 65 dB ≥ 65 dB
Verbindungsmethode A, B, T A, B, T A, B, T A, B, T
Farbcode - Was ist los? Limegrün Schwarz Schwarz
Vorderseite Verbindungsmaschine 24 x LC PC 0 ̊ 24 x LC PC 0 ̊ 24 x LC PC 0 ̊ 24 x LC APC 8 ̊
Fiberstumpf ZrO2 ZrO2 ZrO2 ZrO2
Einfügungsverlust IL (typisch) ≤ 0,10 dB ≤ 0,10 dB ≤ 0,10 dB ≤ 0,10 dB
Einsetzungsverlust IL (max.) ≤ 0,25 dB ≤ 0,25 dB ≤ 0,25 dB ≤ 0,25 dB
Rückkehrverlust RL (typisch) ≥ 40 dB ≥ 40 dB ≥ 50 dB ≥ 75 dB
Rückkehrverlust RL (Min.) ≥ 35 dB ≥ 35 dB ≥ 45 dB ≥ 65 dB
Schlauch ZrO2 ZrO2 ZrO2 ZrO2
Farbcode - Was ist los? Limegrün Blau Grün
Material der Jacke PEI PEI PEI PEI
Staubabdeckung (duplex) Weiß oder durchsichtig Weiß oder durchsichtig Weiß oder durchsichtig Weiß oder durchsichtig
  Farbcodes von ausgestreckten Fasern IEC 60304 IEC 60304 IEC 60304 IEC 60304
Anzahl der Ausläufer 2 x 12 Kern 2 x 12 Kern 2 x 12 Kern 2 x 12 Kern
